合肥45米板链流水线技术要求

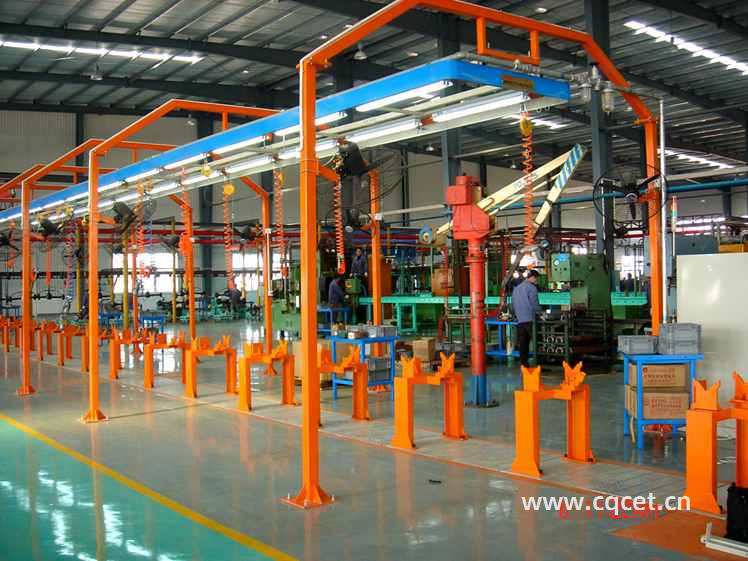

45米板式输送流水线


1.设计要求:

1.1.总成装配生产线采用直线式板式输送线;

1.2.生产线由传动装置、输送线体、分体式控制柜、顶罩等组成;

1.3.生产线输送介质采用δ=2mm钢板成型,表面铺设δ=5mmPVC板,连成整体履带形作环型上下回转;

1.4.线体支架采用方型钢管(30×50×1.8mm)制造,支架间距为1200mm,行架下端设有M16调整螺丝,线体两边封板采用1.2MM铁板制作;

1.5.线体上导轨采用63×40角钢,下导轨采用5#角钢;

1.6.生产线顶罩采用分体式固定,方式根据需方现场决定;


2.技术参数:

2.1.全线总长2000×21+2700=44700;

2.2.线体宽度:1302mm,链板有效宽度:1200mm;

2.3.线体高度:800mm,照明高度为2600MM;

2.4.全线共设:21工位,每工位长度2000mm;

2.5、传输方式:电磁无级调速,调速范围:0.5-5m/min


3.工位配置:


1、全线共设21工位,工位长度为2000mm;

2、生产线右下边设三眼、二眼插座一组;

3、生产线正上方设独立顶罩一组 ;

3-1.每工位上方设有40W的单管日光灯2盏,400mm平面圆周风扇一台;

3-2.每工位上方设可供挂电动工具用的铝合金滑轨一组;

3-3每工位上方设有气源快换接头1套

4.电器控制系统:

4.1.全线电源采用集中供给由甲方提供电源至电控柜端部,乙方来设计、制造全线的布线;

4.2. 全线设带滤尘冷却装置的单独控制柜一组;

4.3.控制柜内的电器元件应采用国优产品。


5.气源系统:

5.1.全线气源为集中统一供给;

5.2.全线气管设在生产线的顶罩处,气管为1.5寸;

5.3.全线气管总进气口设总的三联件一组,每个气源供应点均设有快换接头。


以上为某企业合肥板链线,合肥板链流水线,合肥板链输送线技术要求。
